高效精密CNC加工，從設計到製造的每個步驟都至關重要。 CNC加工步驟:從設計到製造，涵蓋了使用CAD軟體（如SolidWorks、AutoCAD）創建精確的3D模型，考慮刀具的可及性與材料特性進行模型優化，到利用CAM軟體(例如Mastercam)生成高效的刀具路徑，並精準控制切削參數(粗加工、精加工等)的整個流程。 成功的關鍵在於設計階段的預先規劃：盡可能簡化零件結構，避免應力集中，才能縮短加工時間並降低成本。 加工過程中，準確的機床操作和維護，以及適當的冷卻液使用，同樣能提升精度和效率，並延長刀具壽命。 最後，嚴格的檢驗和測量確保產品質量符合要求。 記住，精益求精的設計和嚴謹的執行，才能在CNC加工中達到高效精密的目的。
CAD模型優化：CNC加工步驟的關鍵
在CNC加工中，一個優化的CAD模型是確保高效、高精度加工的基石。它不僅影響加工時間和成本，更直接關係到最終產品的品質和精度。許多加工問題，例如刀具碰撞、加工時間過長、表面粗糙度不佳，甚至零件變形，都源於CAD模型設計階段的疏忽。因此，在開始編程和加工之前，對CAD模型進行全面的優化至關重要。
模型設計考量：從可加工性出發
設計一個適合CNC加工的模型，需要從可加工性出發，深入思考以下幾個關鍵因素：
- 刀具的可及性： 設計時必須考慮刀具的尺寸、形狀和運動軌跡。避免設計過於複雜的型腔或內孔結構，導致刀具無法到達或需要頻繁換刀，增加加工時間和成本。設計時應預留足夠的空間讓刀具順利進入和退出工件，並盡量避免使用銳利的內角和狹窄的通道。 可以使用CAM軟體的模擬功能預先檢查刀具的可及性，及早發現並解決潛在問題。
- 夾具設計： 工件的夾緊方式直接影響加工精度和表面品質。設計時需要考慮工件的形狀、尺寸和重量，選擇合適的夾具和夾緊方式，確保工件在加工過程中保持穩定，避免發生振動或位移。 理想的夾具設計應能提供足夠的夾緊力，同時避免對工件造成損傷或變形。 應盡可能減少夾具的干涉區域，方便刀具的進出。
- 材料選擇： 不同的材料具有不同的機械性能和加工特性。選擇合適的材料可以提高加工效率和產品品質，同時降低成本。例如，選擇容易切削的材料可以減少刀具磨損和加工時間。 在設計階段就應充分考慮材料的特性，例如硬度、韌性、脆性等等，並據此調整模型的設計，例如調整壁厚或增加筋板來提升強度。
- 零件結構簡化： 簡化零件結構是提高加工效率和降低成本的有效方法。 可以考慮使用標準件、模組化設計或零件合併等方法，減少零件數量和加工步驟。 避免使用過多的複雜曲面或薄壁結構，這些結構不僅難以加工，而且容易產生變形或破損。
- 避免應力集中： 應力集中是導致零件破損和變形的常見原因。在設計時應避免使用銳利的內角、小圓角或突然變化的截面，這些結構容易產生應力集中。 可以通過增加圓角、倒角或過渡區域來緩解應力集中。 有限元分析(FEA) 可以用來預測零件在加工過程中的應力分佈，幫助設計人員及早發現並解決潛在問題。
CAD軟體應用與技巧
熟練運用CAD軟體是進行模型優化的關鍵。 不同軟體具有不同的功能和特性，例如SolidWorks、Autodesk Inventor、Fusion 360等，都提供強大的建模和分析功能。 除了基本的建模功能外，還需要掌握一些技巧，例如：使用草圖約束來確保模型的精度和一致性；運用參數化設計來方便修改和優化模型；使用有限元分析(FEA)來模擬零件的應力分佈；利用模擬功能預覽加工過程，檢查刀具干涉等問題。
善用軟體的分析功能是至關重要的。 例如，SolidWorks的模擬功能可以幫助我們預測零件在加工過程中的應力分佈和變形情況，從而優化模型設計，避免出現加工問題。 透過這些分析，我們可以更有效率地找出設計缺陷，並在零件正式加工前進行修正，節省時間和成本，同時提升產品品質。
總之，CAD模型優化是CNC加工流程中至關重要的一環，一個好的模型設計可以為後續的加工過程奠定堅實的基礎，確保加工效率、精度和產品品質。 熟練掌握CAD軟體的功能和技巧，並結合工程經驗，才能設計出真正適合CNC加工的優質模型。
CAM編程：精準掌控CNC加工步驟
精準的CAM編程是確保CNC加工順利進行，並達到高精度、高效率的關鍵步驟。它將CAD模型轉換成機床可理解的指令，決定了刀具的運動軌跡、切削參數以及加工順序。一個優良的CAM程式能有效縮短加工時間，降低刀具磨損，並提升零件的表面品質。本段將深入探討CAM編程的技巧和注意事項。
選擇適合的CAM軟體
市面上存在多種CAM軟體，例如Mastercam, PowerMILL, Fusion 360 CAM等等，各有其優缺點和適用範圍。選擇適合的軟體需考慮以下因素：軟體功能 (是否支援所需的加工策略、後處理器等)、操作介面 (是否易於上手和使用)、成本 (軟體授權費用) 以及與CAD軟體的整合性。 對於複雜的零件或需要高精度的加工，功能強大的CAM軟體能提供更精密的控制和優化選項。
刀具路徑規劃：高效與精準的平衡
刀具路徑規劃是CAM編程的核心。良好的刀具路徑能最大限度地提高加工效率，並確保零件的精度和表面光潔度。以下是一些重要的考量因素：
- 粗加工策略：選擇高效的粗加工策略，例如平行切削、螺旋切削或粗車削，以快速去除大部分的材料。需注意避免刀具過度負荷，並設定適當的進給率和切削深度。
- 精加工策略：選擇精確的精加工策略，例如環形切削、輪廓切削或光整加工，以獲得所需的表面光潔度和尺寸精度。需注意刀具的選擇和切削參數的設定，以避免產生刀痕或振動。
- 刀具選擇：根據零件的材料、形狀和加工要求選擇合適的刀具。例如，硬度高的材料需要使用硬質合金刀具，而需要高表面光潔度的零件則需要使用刀刃更銳利的刀具。
- 切削參數優化：切削參數，例如進給率、切削深度、轉速等，直接影響加工效率和零件品質。需根據刀具材質、工件材料和機床性能進行優化，並避免過度切削造成刀具磨損或零件損壞。
- 刀具路徑仿真：大多數CAM軟體都提供刀具路徑仿真功能，可以在加工前預覽刀具的運動軌跡，並及時發現潛在的碰撞或干涉問題。這一步驟能有效避免加工過程中發生意外，並提高加工效率。
常見CAM編程錯誤及避免方法
在CAM編程過程中，一些常見的錯誤會導致加工失敗或零件品質不佳。以下列出幾項常見錯誤及避免方法：
- 刀具碰撞：在規劃刀具路徑時，需仔細檢查刀具是否會與工件夾具或機床其他部件發生碰撞。可以使用CAM軟體的碰撞檢測功能，並在必要時調整刀具路徑。
- 刀具過度負荷：過大的切削深度或進給率會導致刀具過度負荷，造成刀具斷裂或工件損壞。需根據刀具材質、工件材料和機床性能選擇適當的切削參數。
- 程式錯誤：在編寫CAM程式時，需仔細檢查程式碼，並避免出現語法錯誤或邏輯錯誤。可以使用CAM軟體的程式驗證功能，並在必要時進行程式除錯。
- 後處理設定錯誤：後處理器將CAM程式轉換成機床可理解的指令。錯誤的後處理設定會導致機床無法正確執行程式。需確保後處理器的設定與機床的類型和控制系統相匹配。
掌握CAM編程技巧，能有效提升CNC加工的效率和精度。透過不斷學習和實踐，熟悉各種加工策略和參數優化方法，才能在CNC加工領域達到精益求精。
CNC加工：機床操作與維護

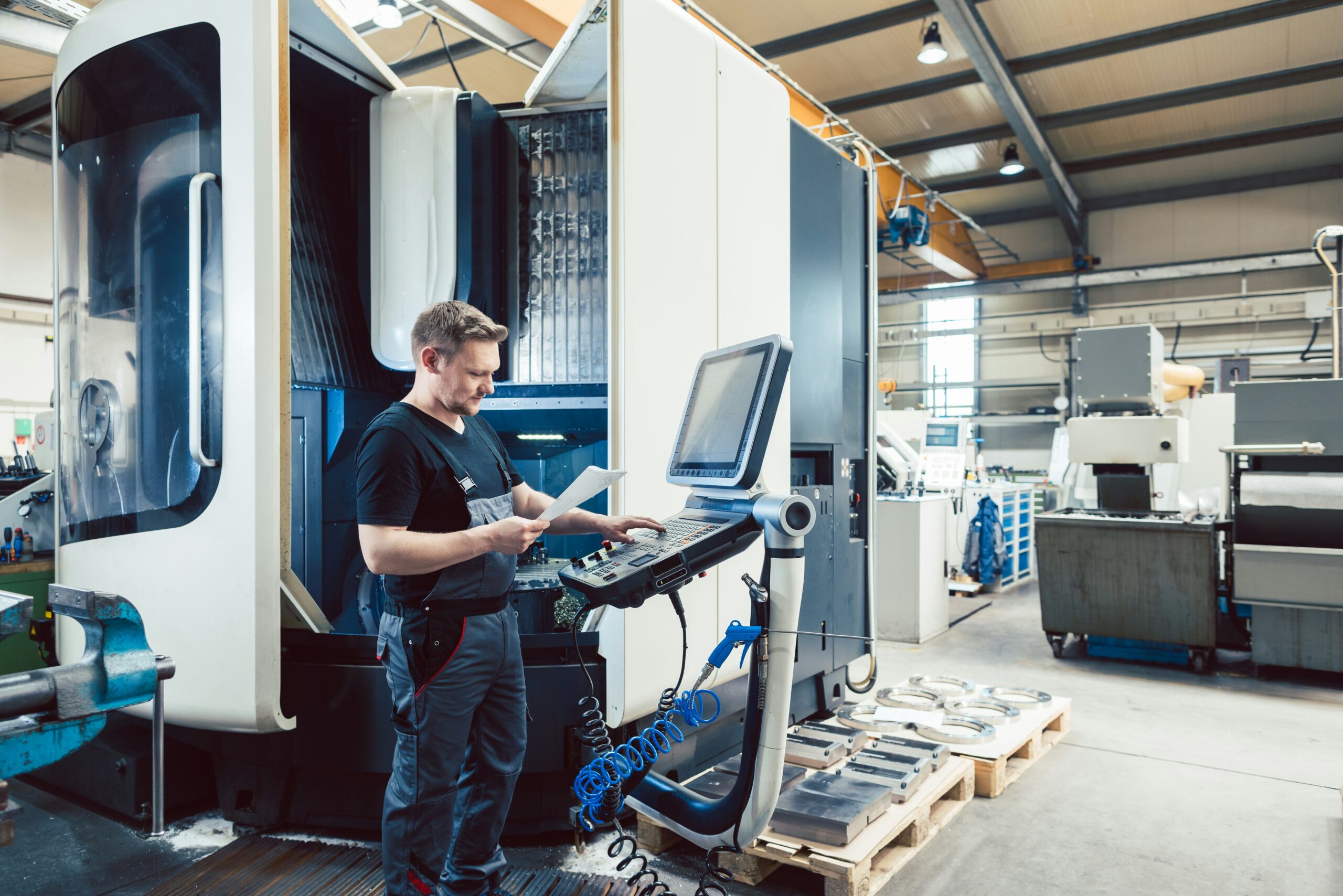

經過精密的CAD設計和CAM編程後，接下來便是CNC加工的關鍵環節：機床操作與維護。這個階段的熟練程度直接影響加工效率、零件精度和機床壽命。 一個經驗豐富的操作員能有效地避免錯誤，並最大限度地發揮機床的潛力，而良好的維護習慣則能確保機床長期穩定可靠地運作。
機床的準備與校準
在開始加工前，仔細檢查機床的各個部件至關重要。這包括檢查潤滑系統是否正常運作，冷卻液系統是否充足且潔淨，主軸和進給軸是否靈活，以及限位開關和安全裝置是否正常工作。任何異常都必須及時處理，避免在加工過程中發生意外。 接著，進行機床的校準工作，確保機床的座標系準確，刀具長度和刀具偏移量設定正確，這些步驟能直接影響零件的加工精度。 使用測量儀器，例如千分尺或測微儀，仔細校準機床，並記錄校準結果，為後續的加工提供可靠的參考數據。
刀具的安裝與調整
刀具的選擇和安裝直接關係到加工效率和零件品質。根據加工材料、加工工藝和零件的幾何形狀選擇合適的刀具，並確保刀具的刃磨狀況良好，避免使用磨損嚴重的刀具，以免造成加工精度下降或刀具斷裂。 正確安裝刀具，並使用刀具預設值和刀具自動測量功能(如機床具備)來精確調整刀具的長度和偏移量，避免因為刀具設定錯誤造成加工偏差。 在更換刀具時，務必遵守機床的操作規範，避免損壞刀具或機床。
加工過程的監控與調整
在加工過程中，操作員需要持續監控機床的運作狀況和加工進度。 觀察切削液的流動情況，確保刀具得到充分的冷卻，監控機床的振動和噪音，及時發現異常情況。 利用機床的監控系統，觀察加工進度和刀具的磨損程度，並根據情況調整加工參數，例如進給速度、切削深度和主軸轉速。 對於一些複雜的零件，可以通過實時監控系統觀看加工過程，及早發現和修正加工中的問題，避免產生廢品。
常見故障的排除與維護
CNC機床在長時間運作過程中，可能會出現一些常見的故障，例如主軸故障、進給系統故障、冷卻液系統故障等。 操作員需要具備一定的故障排除能力，能夠根據故障現象判斷故障原因，並採取有效的措施進行維修。 同時，進行定期的機床維護，例如清潔機床、潤滑機床、檢查機床的各個部件等，能有效地延長機床的壽命，並減少故障的發生。 記錄機床的維護記錄，方便追蹤維護歷史，及時預防潛在問題。
安全操作
安全操作是CNC加工過程中最重要的環節之一。在操作機床前，必須穿戴必要的安全防護裝備，例如安全帽、安全眼鏡和防護服。 嚴格遵守機床的操作規範，避免觸碰運動部件，並在加工過程中保持警惕，及時發現並處理任何異常情況。 對於一些危險的操作，例如更換刀具和清潔機床，應遵循標準的安全操作流程，並在必要時尋求專業人員的協助。
總而言之，熟練的操作和精心的維護是確保CNC加工順利進行，生產出高精度、高品質零件的關鍵。 持續學習和實踐，才能成為一名合格的CNC加工操作員。
| 階段 | 步驟 | 重點事項 |
|---|---|---|
| 機床的準備與校準 | 檢查機床部件 | 潤滑系統、冷卻液系統、主軸、進給軸、限位開關、安全裝置 |
| 機床校準 | 座標系、刀具長度、刀具偏移量 | |
| 校準工具 | 千分尺、測微儀 | |
| 記錄 | 記錄校準結果 | |
| 刀具的安裝與調整 | 刀具選擇與安裝 | 根據加工材料、工藝和零件形狀選擇合適的刀具，確保刃磨狀況良好。 |
| 刀具調整 | 使用刀具預設值和刀具自動測量功能精確調整刀具長度和偏移量。 | |
| 更換刀具 | 遵守機床操作規範，避免損壞刀具或機床。 | |
| 加工過程的監控與調整 | 監控切削液 | 觀察切削液的流動情況，確保刀具得到充分的冷卻。 |
| 監控機床狀態 | 監控機床的振動和噪音，及時發現異常情況。 | |
| 調整加工參數 | 根據情況調整進給速度、切削深度和主軸轉速。 | |
| 實時監控 | 使用實時監控系統觀看加工過程，及早發現和修正問題。 | |
| 常見故障的排除與維護 | 故障排除 | 主軸故障、進給系統故障、冷卻液系統故障等。 |
| 定期維護 | 清潔機床、潤滑機床、檢查機床的各個部件。 | |
| 維護記錄 | 記錄機床的維護記錄，方便追蹤維護歷史。 | |
| 安全操作 | 安全防護裝備 | 安全帽、安全眼鏡、防護服 |
| 操作規範 | 嚴格遵守機床的操作規範，避免觸碰運動部件。 | |
| 危險操作 | 更換刀具和清潔機床等危險操作需遵循標準安全流程，必要時尋求專業協助。 |
後處理與品質檢驗：CNC加工步驟的最後一哩路
經過精密的CAD設計、細緻的CAM編程以及嚴謹的CNC加工後，最後一個步驟，也是確保產品品質與效率的關鍵環節，便是後處理與品質檢驗。這一步驟雖然看似簡單，卻是決定產品能否順利交付、符合客戶需求，甚至影響整體生產效率和成本的重要因素。我們將從零件的卸除、清潔、檢測，到數據分析與參數調整等方面，深入探討這個環節的每個細節。
零件卸除與清潔
首先，安全地從CNC機床上卸下已加工完成的零件至關重要。正確的操作程序可以防止零件損壞，以及避免操作人員受傷。 這包括使用適當的工具，例如真空吸盤或夾具，避免直接用手接觸熱的零件。卸下後，需立即進行清潔，移除切削過程中產生的切屑、冷卻液以及其他可能附著的雜質。清潔方法依據材料特性和加工狀況而有所不同，例如可以使用壓縮空氣、刷子、超音波清洗機或溶劑清洗等方式。徹底的清潔不僅能提高零件的外觀品質，更能確保後續檢測的準確性。
尺寸與形狀檢驗
完成清潔後，進入最關鍵的尺寸與形狀檢驗階段。這一步驟需要使用各種精密的測量儀器，例如：卡尺、千分尺、高度規、角度規，甚至三座標測量儀等，來檢測零件的關鍵尺寸、形狀公差以及表面粗糙度是否符合設計要求。 針對不同的零件和精度要求，選擇合適的檢測工具和方法至關重要。例如，對於高精度零件，三座標測量儀是不可或缺的工具，它能提供更精確、更全面的測量數據。檢測過程需要仔細記錄所有測量數據，並與CAD模型進行比對，找出任何偏差。
在此階段，我們必須仔細檢查是否有任何潛在缺陷，例如：裂紋、變形、表面劃痕等。這些缺陷可能在加工過程中產生，也可能與材料本身的品質有關。 及早發現並解決這些問題可以避免後續的浪費和延誤。
功能性測試
除了尺寸和形狀的檢測外，有些零件還需要進行功能性測試，以驗證其性能是否符合設計要求。例如，一個需要旋轉的零件，需要檢測其旋轉的平穩性以及軸向的跳動量；一個需要承受特定壓力的零件，則需要進行壓力測試等。功能性測試的內容依據零件的功能而有所不同，但其目的都是確保零件能夠正常工作。
數據分析與參數調整
最後，需要對檢測數據進行分析，評估加工過程的效率和精度。如果發現偏差過大，則需要分析其原因，並對CAM程式或加工參數進行調整。這可能涉及到修改刀具路徑、調整切削速度和進給量，甚至重新設計刀具等。 透過不斷地優化，可以提高加工效率，降低製造成本，並提升產品品質。 這個反饋機制是持續改進CNC加工流程的關鍵。
文件記錄與追溯
完整的檢驗報告和記錄是品質管理不可或缺的一部分。每個檢測步驟都需要詳細記錄，包括使用的儀器、測量數據、檢測結果以及任何發現的缺陷。這些記錄可以追溯到整個生產過程，以便在出現問題時能迅速找到原因，並採取糾正措施。 良好的文件記錄也能夠協助企業提升生產流程的穩定性和可靠性。
總而言之，後處理與品質檢驗是CNC加工過程中不可或缺的最後一哩路，它直接影響產品的品質、效率和客戶滿意度。 唯有透過嚴謹的檢測和不斷的優化，才能確保生產出符合要求的高品質產品。
CNC 加工步驟:從設計到製造結論
綜上所述，「CNC 加工步驟:從設計到製造」這個過程並非單純的機械操作，而是需要整合設計、編程、加工和檢測等多個環節的精密協作。從CAD模型的優化設計，考慮刀具的可及性、夾具的設計以及材料特性，到CAM編程中精準的刀具路徑規劃和切削參數設定，每個步驟都環環相扣，缺一不可。 成功的CNC加工，仰賴的是對每個細節的嚴謹掌控，從預先規劃零件結構簡化，避免應力集中，到機床操作與維護中的細心與耐心，以及最後階段嚴格的品質檢驗與數據分析，都決定了最終產品的品質和效率。
我們探討瞭如何運用CAD/CAM軟體提升效率，如何優化加工參數以提高精度和表面光潔度，以及如何透過有效的機床維護和故障排除，確保生產流程的穩定性。 更重要的是，我們強調了持續改進的重要性。 透過數據分析和反饋機制，不斷優化設計和加工流程，才能在CNC加工領域不斷精進，追求更高效、更精密、更低成本的製造目標。 記住，「CNC 加工步驟:從設計到製造」的每一個環節都值得我們投入時間和精力去深入學習和完善，最終才能成就高品質的產品，以及更具競爭力的生產力。
希望這份完整的教學指南能幫助您在CNC加工領域有所收穫，並將這些知識應用於實際生產中，創造出更精良的產品。 持續學習和實踐，將是您在這個領域不斷成長的關鍵。
CNC 加工步驟:從設計到製造 常見問題快速FAQ
Q1. CAD 模型優化在 CNC 加工中扮演什麼角色？
CAD 模型優化是 CNC 加工流程中至關重要的步驟。一個優化的 CAD 模型能確保高效、高精度和高品質的加工，並降低成本。它影響著加工時間、刀具使用效率、零件的精度和表面品質。設計師需要考慮刀具可及性、夾具設計、材料選擇以及避免應力集中等因素，以確保模型能順利且精確地在 CNC 機床上加工。一個好的 CAD 模型設計，可以為後續的 CAM 編程和加工過程奠定堅實的基礎，有效提升生產效率和降低風險。
Q2. CAM 編程中，如何選擇合適的刀具路徑規劃策略？
CAM 編程的核心是規劃高效且精確的刀具路徑。選擇合適的策略需要根據零件的材料、形狀、加工精度和加工效率等多項因素考量。例如，對於粗加工，可以選擇平行切削或螺旋切削等策略來快速去除大部分材料；精加工則需要選擇環形切削或輪廓切削等策略以獲得所需的表面光潔度和尺寸精度。不同的 CAM 軟體有不同的功能和優勢，在選擇軟體時，應該考慮其是否支援所需的加工策略、後處理器等功能，以及軟體的易用性與成本。此外，刀具選擇和切削參數的設定也非常重要，務必根據零件特性和機床性能進行優化，並利用仿真功能預覽刀具路徑，以避免碰撞或干涉問題，提高加工效率和精度。
Q3. CNC 加工後，如何確保零件品質符合要求？
CNC 加工後，嚴謹的後處理和品質檢驗至關重要。它包含零件卸除、清潔、尺寸與形狀檢驗，以及必要的功能性測試。檢驗過程中需要使用精密的測量儀器，例如卡尺、千分尺、三座標測量儀等，來確保零件的尺寸、形狀、表面粗糙度等符合設計要求。此外，還需要仔細檢查零件是否有裂紋、變形或其他缺陷。若檢測結果與設計要求有偏差，則需要分析原因，調整加工參數或 CAM 程式，以確保後續加工的品質。良好的文件記錄和追溯也是品質管理的關鍵，可以幫助企業快速分析問題和持續改進生產流程。
